    排污收费控制

    2022-11-09

    刷卡排污总量控制系统是用于对污染源刷卡排放进行实时在线采集、传输、监控、管理的一套网络管理监控系统。由现场监控仪器系统、数据采集通讯控制系统、数据统计管理信息系统   及相关辅助系统组成。

    本刷卡排污总量控制环保管理系统由监控设备、计控设备、管理平台和数据通信网络四部分组成。

    1、监控中心:由计算机、IC 卡读写器、数据传输模块、监测管理系统软件组成。

    2、通信网络:专网;非接触式IC 卡。

                  3、控设备:刷卡排污总量控制仪现场控制终端。

                  4、计控设备:电磁流量计、污染源在线监测分析仪、电动阀门。

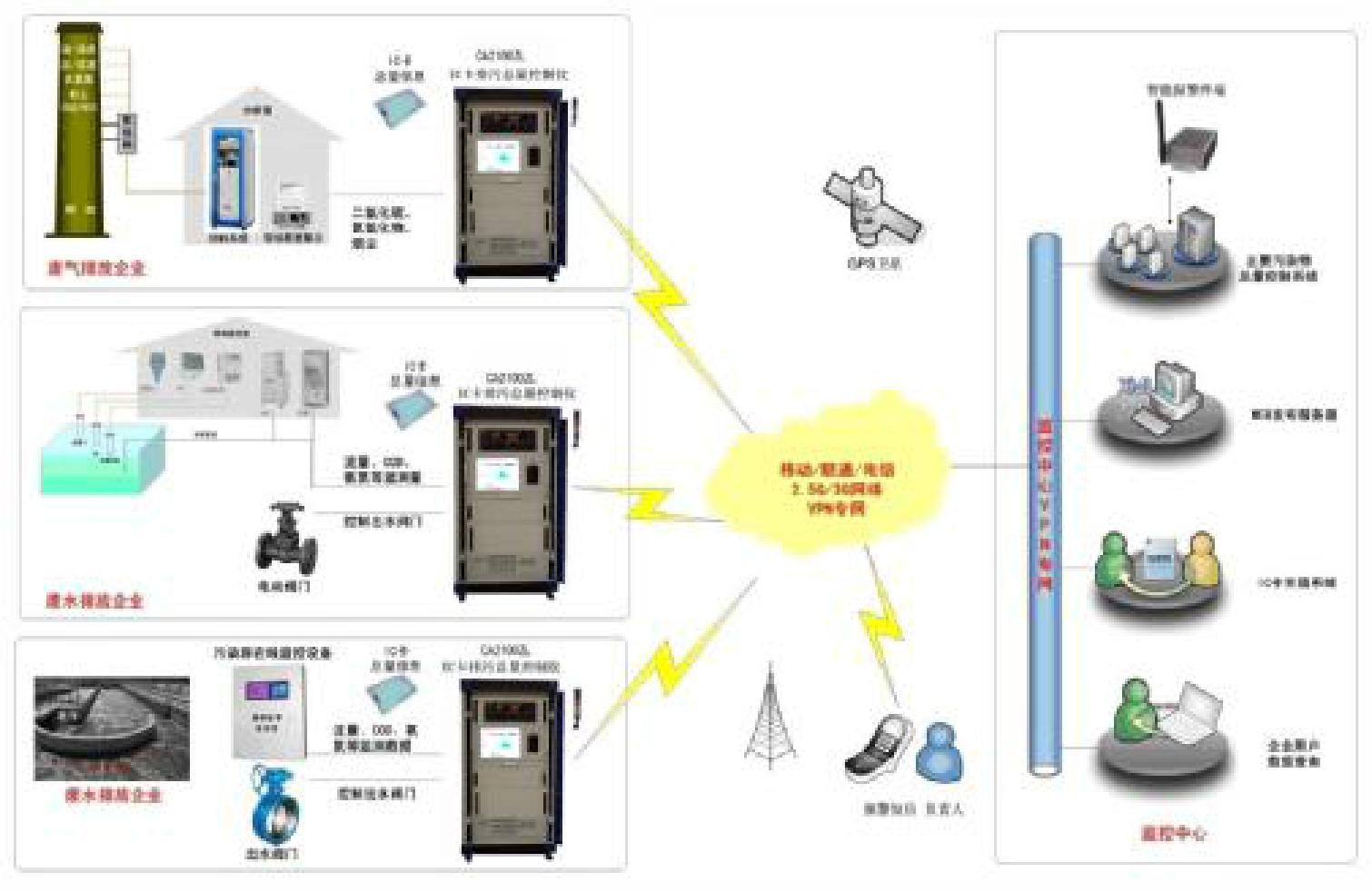

    系统拓扑图:




    系统功能



    ◆实时监测各企业排污口污水COD 含量和污水排放量。实时监测电动阀门的开、关状态。
    ◆远程控制电动阀门的开启和关闭。
    ◆IC 卡预付费充值管理功能,做到先交费后排污,欠费自动停止排污。
    ◆可设定污水COD 上限值,COD 监测数据越限时系统可自动停阀,停止排污。远程监测控终端的安防状态。
    ◆利用多样的图形展示手段,进行实时、历史数据直观、清晰的展示效果。对采集链路、通讯网络进行诊断,使工作人员可随时了解通讯数据传输状态。
    ◆具备实时数据、历史数据、报警数据的查询功能;现场设备在网络中断、网速过慢时将数据缓存,待恢复后实现断点续传,确保数据完整性。



    运行管理



    运行过程中主要包含刷卡、定量、关阀、开阀四个环节。
    一、刷卡环节。企业排污量充值采取按月自动生成,每月末日十七时为节点。
    二、定量环节。排污指标包括企业废水排放总量和污染物(COD 或氨氮等)排放总量等,在全年核定排污总量指标的基础上,每月刷卡排放量为全年的十二分之一。
    三、关阀环节。企业每月的实际排污量(水量或污染物排放量)在达到当月核定量的 80%时,系统向企业负责人、环保专管员、属地环保部门负责人发出手机提示信息;在达到当月核定量的 90%
    时,系统每隔十分钟,连续 3 次发出警告信息;超过当月核定量时,排污阀门将自动启动关阀程序,短信告知企业负责人、环保专管员、属地环保部门负责人和市环保局。
    四、开阀环节。对排污阀门被关闭的企业,重新开阀时间为当月末日十七时,开阀后系统按确定的   排污指标自动核定次月排污量并执行。同时,企业的月允许排污量采用隔月作废的方法,月结余量   不再累积使用。







    监测中心平台



        监测中心设备主要由计算机、IC 卡读写器、数据传输模块组成。数据传输模块和 IC 卡读写器与计算机之间通过串口线连接,计算机上安装操作系统软件、数据库软件、监控管理系统软件。


      中心端监控系统软件功能:
    1.管理功能:具有用户管理、排污管理、收费管理、巡检管理、报修管理等功能。
    2.收费功能:IC 卡预收排污费,交费才能排污。
    3.数据显示和远程控制功能:通过监控软件实时显示各监测点的实时监测数据,并可通过监控软件发送控制命令,远程控制电动阀门的开启和关闭。
    4.告警功能:接收现场设备报警信号并在监控软件中采用声音、图像、文字等多种方式提示报警信息。
    5.查询、统计功能:监控管理系统软件可以查询历史监测数据,软件具备历史数据统计、分析功能。
    6.扩展功能:监控管理系统软件具备良好的扩展功能,支持OPC 接口,可实现与其他系统的互联互通。
