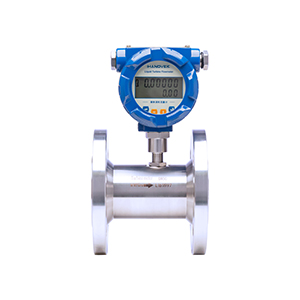

智能液体涡轮流量计
产品概述
涡轮流量计吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于测量封闭管道中腐蚀性较小，且无纤维、颗粒等杂质的液体。工作温度下，运动粘度小于5×10-6m2/s的液体可直接使用，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
工作原理
涡轮流量传感器结构(图1)，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期性地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生与转动频率相同的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
涡轮流量计的流量方程为：
qv = f / K (1)
qm = qvρ (2)
式中 qv, qm ……分别为体积流量，m3/s，质量流量，kg/s;
f ……流量计输出信号的频率，Hz;
K ……流量计的仪表系数，P/m3。
流量计的系数与流量（或管道雷诺数）的关系曲线（图2），仪表系数可分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化，压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止气蚀现象。结构相似的TUF特性曲线的形状是相似的，它仅在系统误差水平方面有所不同。
技术规格
仪表口径及连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接 （15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 |
执行标准 | 涡轮流量传感器（JB/T9246-1999） |
精度等级 | ±1%R、±0.5%R、±0.2%R（需特制） |
量 程 比 | 1:10；1:15；1:20 |
仪表材质 | 304不锈钢、316（L）不锈钢等 |
被测介质温度（℃） | -20~+80℃;-20~+120℃；-20~+150℃； |
环境条件 | 温度-10~+55℃，相对湿度5％~90％，大气压力86~106kPa |
输出信号 | 传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V 变送器：两线制4~20mADC电流信号 |
供电电源 | A. 外电源：+24VDC±15%，纹波≤±5%适用4-20mA，脉冲输出，R485等 B. 内电源：1组3.0V10AH锂电池，电池电压在2.0-3.0V时均正常工作 |
信号传输线 | STVPV3×0.3（三线制），2×0.3（二线制） |
传输距离 | ≤1000m |
信号线接口 | 基本型：赫斯曼接头，防爆型：内螺纹M20×1.5 |
防爆等级 | ExdIICT6 |
防护等级 | IP65 |
产品特点
1.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精度，在贸易结算中是常选用的流量计；
2.高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
3.输出脉冲频率信号，无零点漂移，抗干扰能力强；
4.可获得很高的频率信号（3~4kHz），信号分辨力强；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.结构紧凑轻巧，安装维护方便，流通能力大；
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
应用领域
液体涡轮流量计在多个领域都有广泛应用，主要包括石油、化工、冶金、科研、制药、食品和饮料、供水与排水系统等。
石油和天然气行业
在石油与天然气行业，液体涡轮流量计被广泛用于油品的计量和监控。由于其快速反应和高精度的特点，能够有效保证油气的采集和输送效率。
化工行业
在化工领域，液体涡轮流量计主要用于各种液体化学品的准确计量。由于其耐腐蚀性和稳定性，能够适应严苛的化学环境，确保安全和精确的生产。
食品和饮料行业
在食品和饮料的生产过程中，液体涡轮流量计考虑到卫生标准和密封性能，采用特殊设计和材料，确保流量测量过程不影响食品的安全性。这对于果汁、牛奶及其他液体食品的生产尤为重要。
制药行业
在制药领域，液体涡轮流量计的精确性直接关系到药品的生产效率和质量控制。液体涡轮流量计经过严格的认证，符合药品生产的相关规定，确保在药品配方中的精确计量，降低生产成本和时间。
供水与排水系统
在城市供水和排水过程中，液体涡轮流量计广泛用于水资源的管理与质控。通过对流量的实时监测，供水公司能够有效管理水资源，防止浪费，并在发生泄漏等突发事件时及时响应，保护城市的整体供水安全
