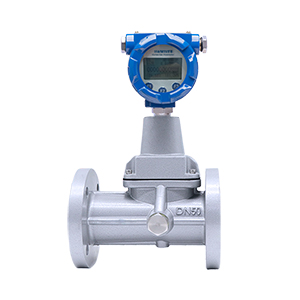

智能旋进漩涡流量计
产品概述
旋进旋涡流量计采用微处理技术，具有功能强、流量范围宽、操作维修简单、安装使用方便等优点，主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
工作原理
当沿着轴向的流体进入流量计入口时，旋叶强迫流体进行旋转运动，于是在旋涡发生体中心产生漩涡流，旋涡流在文丘里管中旋进，到达收缩段突然节流使旋涡流加速。当旋涡流突然进入扩散段后，因回流的作用强迫进行旋进式二次旋转。如果仪表内部具有优化的几何结构，那么在较宽量程范围内，旋涡的频率就与流量成正比，并未线性。该频率是由压电传感器检测到的微弱电信号经前置放大器放大、滤波、整形后转成与流速成正比的脉冲信号，最后送往流量积算仪进行运算与处理。
技术规格
| 型号 | 公称通径DN（mm） | 流量范围（m3/h） | 公称压力（MPa） | 准度级 | 压力损失（kPa） | 壳体材料 |
| LUX-015 | 15 | 1~7 | 1.6
2.5
4.0
6.3 | 1.0
1.5 | △P=ρ/1.205×PN | 不锈钢1Cr18N9Ti或铝合金ZL101A |
| LUX-020 | 20 | 1.2~15 |
| LUX-025 | 25 | 2.5-30 |
| LUX-032 | 32 | 4.5~60 |
| LUX-040 | 40 | 7-70 |
| LUX-050 | 50 | 10~130 |
| LUX-065 | 65 | 20-300 |
| LUX-080 | 80 | 30~400 |
| LUX-100 | 100 | 50~800 |
| LUX-125 | 125 | 80-1000 |
| LUX-150 | 150 | 190~1900 |
| LUX-200 | 200 | 240~3600 |
注：准确度：为温度、压力修正后的系统精度；
标准状态条件：P=101.325KPa，T=293.15K
环境温度：-30℃～+65℃
相对湿度：5%～95%
介质温度：-20℃～+80℃
大气压力：86KPa～106KPa
产品特点
1、无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
2、智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
3、采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
4、采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；
5、采用国内先进的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；
6、采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
7、采用EEPROM技术，参数设置方便，可长久保存，并可保存最长达一年的历史数据；
8、转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；
9、整机功耗低，可用内电池供电，也可外接电源；
10、配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输压力、温度信号为变送器输入方式，互换性强。
应用领域
旋进漩涡流量计的应用领域主要包括石油、化工、电力、冶金和煤炭等行业，主要用于各种气体的计量。
旋进漩涡流量计采用微处理技术，具有功能强、流量范围宽、操作维修简单、安装使用方便等优点。
旋进漩涡流量计通过利用流体自然振荡原理进行工作，适用于各种气体、蒸汽或液体的体积流量、标况体积流量或质量流量的测量。
