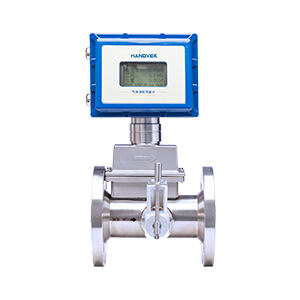

智能气体涡轮流量计
产品概述
LWQ系列气体涡轮流量计是一款集气体涡轮流量传感器和流量转换器于一体，具有准确度高、重复性好、技术成熟、性能稳定等特点，是气体计量和城市燃气贸易计量的理想仪表，广泛应用于石油、化工、电力、冶金、锅炉等行业的燃气计量和城市天然气、燃气调压站封闭管道中低粘度气体的体积流量和总量及燃气热计量。
工作原理
当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理，并把气体的体积流量和总量直接显示于LCD屏上。
产品特点
1、优质合金涡轮，具有更高的稳流和耐腐蚀作用；
2、进口优质专用轴承，使用寿命长；
3、计量室与通气室隔绝，保证了仪表的安全性；
4、可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量，可实时查询温度压力数值；
5、流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h；
6、智能化仪表系数多点非线性修正；
7、内置式压力、温度传感器，安全性能高、结构紧凑、外形美观；
8、仪表具有防爆及防护功能，防爆标志为ExdⅡCT6， 防护等级为IP65；
9、系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上；
10、仪表系数、累计流量值掉电十年不丢。
技术参数
执行标准 | 封闭式管道中气体流量的测量-气体涡轮流量计（GB/T8940-2003） |
仪表口径（mm） 及连接方式 | 25、40、50、65、80、100、125、150、200、250、300、采用法兰式连接 |
25、40、50可采用螺纹连接 |
精度 | ±1.5%R（±1%R需特制） |
量程比 | 1：10；1：20；1：30 |
仪表材质 | 表体：304不锈钢或铸铝 |
叶轮：防腐ABS或优质铝合金 |
转换器：铸铝 |
适用条件 | 介质温度：-20℃～+80℃ |
环境温度：-30℃～+60℃ |
相对湿度：5%～90% |
大气压力：86kpa～106kpa |
工作电源 | A.外电源：24VDC±15%，纹波≤±5%，适用于4-20mA输出，脉冲输出、RS485 |
B.内电源：1组3.0V10AH锂电池，电池电压在2.0-3.0V时均正常工作 |
当电压低于2.0时，出现欠压指示 |
整机功耗 | A. 外电源：＜1W |
B. 内电源：平均功耗≤1W，可连续使用3年以上 |
信号输出功能 | 脉冲信号、4-20mA电流信号、控制信号 |
通讯输出功能 | RS485 |
实时记录功能 | 起停记录、日记录、定时间间隔记录 |
信号线接口 | 内螺纹M20×1.5或其他 |
防爆等级 | ExdIICT6 |
防护等级 | IP65 |
应用领域
天然气输送与计量：在天然气的长距离管道输送过程中，气体涡轮流量计能够精确测量天然气的流量，确保天然气贸易交接的公正性。例如，在城市门站，气体涡轮流量计用于计量天然气，确保分配到各个区域的天然气量准确无误。
化工生产过程：在化工行业中，气体涡轮流量计用于测量氢气、氮气等原料气体的流量，帮助控制化学反应的顺利进行和产品质量的提高。例如，在合成氨生产过程中，气体涡轮流量计用于测量氢气和氮气的流量，确保原料配比的精确性。
工业燃烧系统：在工业炉窑、锅炉等燃烧设备中，气体涡轮流量计用于精确控制燃料气体的供给量。例如，在钢铁厂的加热炉中，气体涡轮流量计用于测量煤气的流量，确保燃料充分燃烧，提高热效率并减少污染物排放。
压缩空气系统：在工厂的压缩空气系统中，气体涡轮流量计用于测量不同设备或车间对压缩空气的使用流量。例如，在汽车制造工厂的喷漆车间，气体涡轮流量计用于监测喷漆枪使用压缩空气的流量，优化能源利用，降低生产成本。
